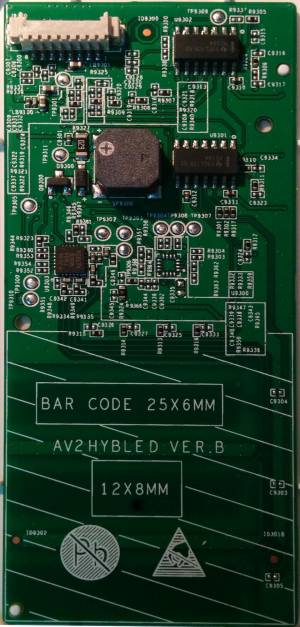

Frontpanel, Anzeige und Bedienteil:

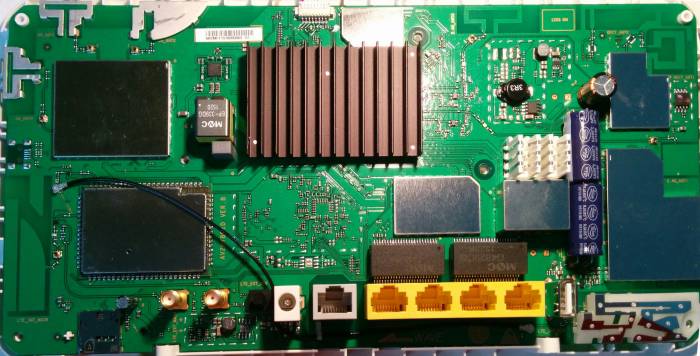

Oberseite der Hauptplatine:

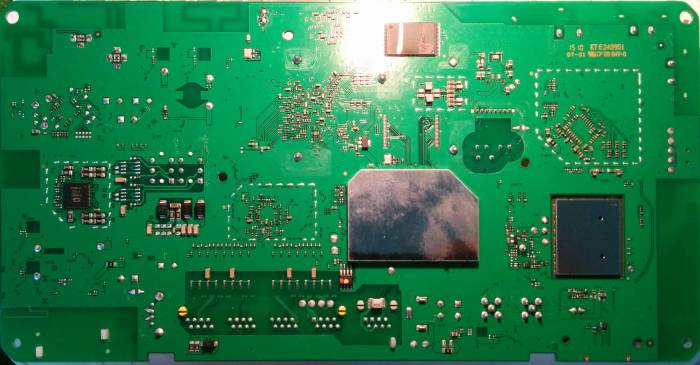

Unterseite der Hauptplatine:

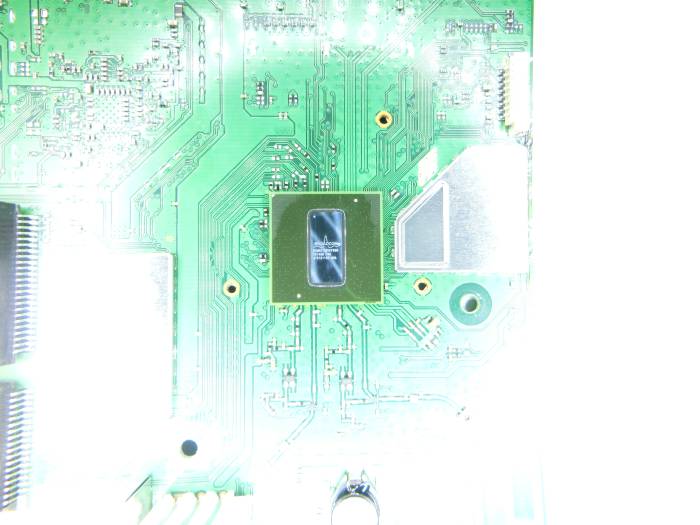

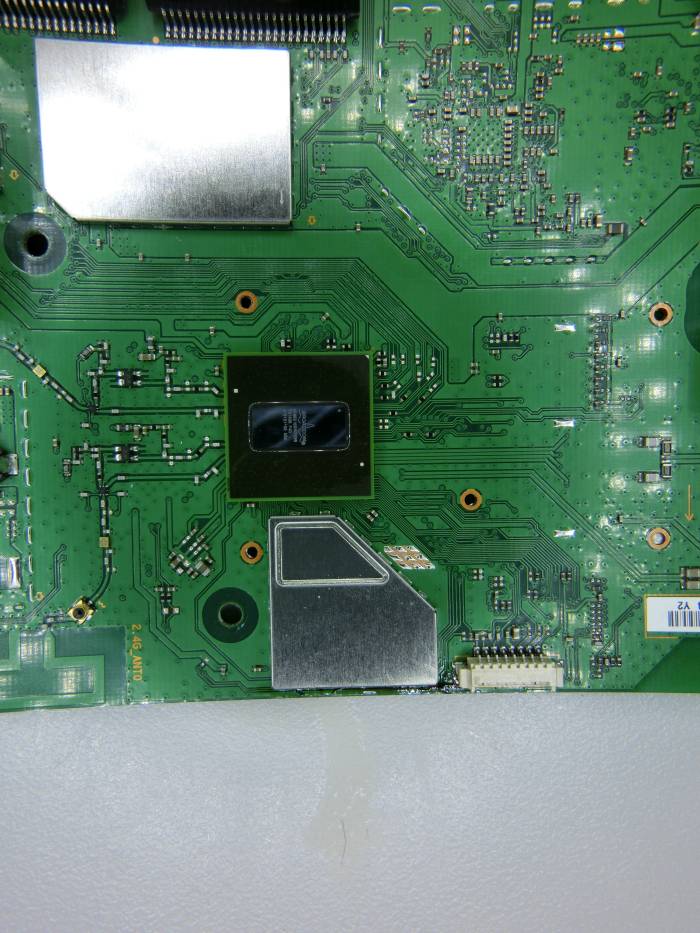

Hauptprozessor ohne Kuehlkoerper:

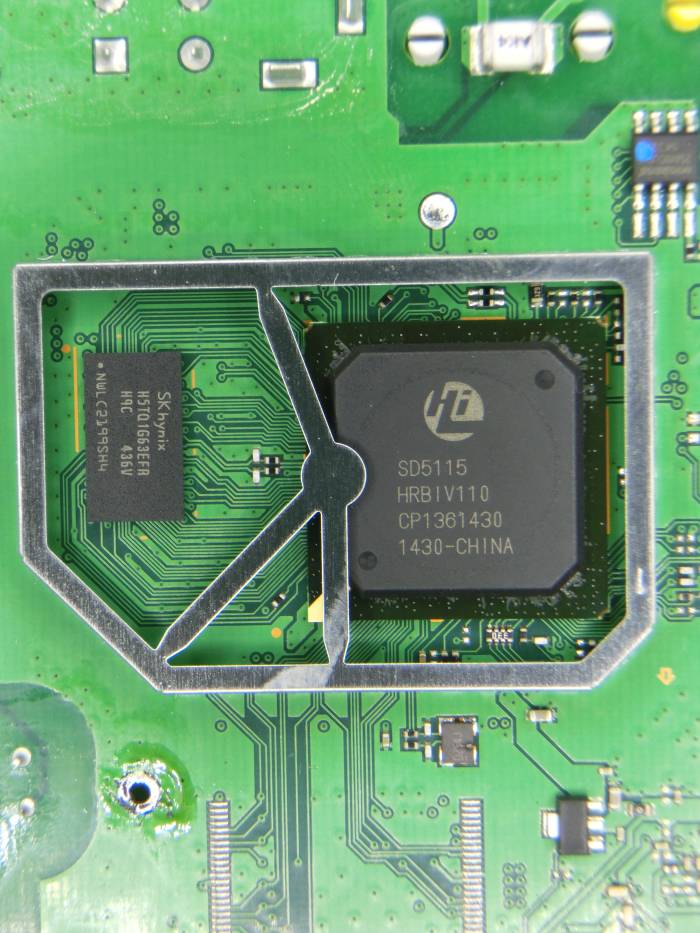

Ein weiterer Prozessor mit DDR Ram auf der Rueckseite:

• NAND Flash s34ml01g1_04g1.pdf

   1 0000000: 796b f40c 6a3c 146f fac0 4413 642e 17b2  yk..j<.o..D.d...
   2 0000010: 926c fd75 9ee7 b687 683a d99e 0ee8 9d54  .l.u....h:.....T
   3 0000020: 26eb 0c1b 0cf0 4c93 308f 73e2 635e 837e  &.....L.0.s.c^.~
   4 0000030: 50a2 959a c985 2df0 829c 6e1d 3ba6 0f05  P.....-...n.;...
   5 0000040: b6cf 5b62 f492 d0cf f471 7e99 e7f1 25fd  ..[b.....q~...%.
   6 0000050: af8e 81d9 82b1 f893 06d7 c336 10c9 26fa  ...........6..&.
   7 0000060: ae18 0bef 8f03 4db9 bd7c 180f f6a6 73fa  ......M..|....s.
   8 0000070: 355b fe4d 7956 b08c 5cb6 c1f2 a75d dc00  5[.MyV..\....]..
   9 0000080: 2538 6f2b c7c6 291d 1558 69a4 6a63 0bf9  %8o+..)..Xi.jc..
  10 0000090: 99be 763b a0cb e069 3c65 1f76 1e41 c339  ..v;...i<e.v.A.9
  11 00000a0: f991 cef4 6e10 98ea d9c9 38f4 7088 6052  ....n.....8.p.`R
  12 00000b0: e9e8 d3d8 abca d697 e4ce 072c 0f33 081c  ...........,.3..
  13 00000c0: 183e 5acb 5754 b05f c82e 72e0 6c88 bf43  .>Z.WT._..r.l..C
  14 00000d0: ba54 0e1b dc76 ab32 f9fb ef82 5d31 d4d9  .T...v.2....]1..
  15 00000e0: 9c57 22dc cf6f 114f 32e6 4549 1f42 f46c  .W"..o.O2.EI.B.l
  16 00000f0: 92fe d22d 304b 3212 4559 ef66 3243 4805  ...-0K2.EY.f2CH.
  17 0000100: 91dd eb04 6b06 efb8 a44a dc88 b859 3989  ....k....J...Y9.
  18 0000110: 377e 8d03 22f1 bb52 11e1 b0dc 664e 31f2  7~.."..R....fN1.


Vielleicht verschluesselt, oder irgendwie komprimiert und der Header entfernt.

Die FW-Versionen die dem Geraet aufgedraengt werden, kann man unter http://firmware.acs.t-online.de/tftpboot/cpe/DTAG-CPE-Information.xml entdecken. Man kann dort auch direkt die aktuelle FW herunterladen.

Es gibt ein verstecktes Menu und zwar hier: http://speedport.ip/engineer/html/dsl.html?lang=en. Dort kann man z.B. die maximal erreichbare DSL Geschwindigkeit sehen.

1. Config aus Router speichern
2. Config entschluesseln

   crypt.py decrypt *.config plaintext.xml

3. In plaintext.xml

   <X_ServiceManage TelnetEnable="0" TelnetPort="23" KeyEquipMode="0"/>

   auf

   <X_ServiceManage TelnetEnable="1" TelnetPort="23" KeyEquipMode="0"/>

   aendern

4. User und Passwort noch anpassen:

   <UserInfoInstance InstanceID="1" Username="!!Huawei" Userpassword="@HuaweiHgw" Userlevel="0" Timestamp="0000-00-00 00:00:00" Size="0"/>

   aendern in

   <UserInfoInstance InstanceID="1" Username="dasistmeinrouter" Userpassword="supergeheimespasswort" Userlevel="0" Timestamp="0000-00-00 00:00:00" Size="0"/>

5. Config verschluesseln

   crypt.py encrypt plaintext.xml telnetOn.config

6. Config wieder in router einspielen
7. Per Telnet mit router verbinden

8. su

   eingeben → root!

Wie gewoehnlich fehlen ein paar essentielle Tools. Daher bauen wir mittels buildroot ein paar nach…

1. Download hier

2. tar -xvjf buildroot_speedport_160717.tar.bz2;make

3. dropbear, busybox, minicom auf einem dem Speedport zugaenglichen http server kopieren. Im weiteren Beispiel hat dieser die IP 192.168.4.1.

4. # -*- coding: utf-8 -*-
   """
   Created on Sun Jul 17 12:21:19 2016

   @author: xxx
   """

   import telnetlib
   import time

   PROMPT="# "
   HOST = "speedport.ip"
   user = "<telnet user von oben>"
   password = "<telnet passwort von oben>"

   tn = telnetlib.Telnet(HOST)

   tn.read_until("Login: ")
   tn.write(user + "\n")
   tn.read_until("Password: ")
   tn.write(password + "\n")

   tn.read_until("ATP>")
   tn.write("sh\n")
   tn.read_until("$ ")
   tn.write("su\n")
   tn.read_until("# ")

   tn.write("cd /tmp;rm -rf /tmp/*; wget -g -l /tmp/busybox -r /bb 192.168.4.1; chmod +x /tmp/busybox; /tmp/busybox --install .\n")
   tn.read_until(PROMPT)

   tn.write("export PATH=/tmp:$PATH\n")
   tn.read_until(PROMPT)

   tn.write("wget http://192.168.4.1/strace; chmod +x strace\n")
   tn.read_until(PROMPT)

   tn.write("wget http://192.168.4.1/dropbearmulti; chmod +x dropbearmulti; ln -s dropbearmulti dbclient; ln -s dropbearmulti scp; ln -s dropbearmulti ssh; ln -s dropbearmulti dropbear;ln -s dropbearmulti dropbearkey\n")
   tn.read_until(PROMPT)

   tn.write("wget http://192.168.4.1/minicom; chmod +x minicom\n")
   tn.read_until(PROMPT)

   tn.close()

5. Mit telnet auf dem Speedport einloggen

6. export PATH=/tmp:$PATH

7. Spass haben!

• https://forum.stricted.net/index.php/Thread/39-Telnet-aktivieren/
• Python script zum entschluesseln der config V1
• Python script zum entschluesseln der config V3
